【3D打印机diy教程】第二课:组装prusa i3 3D打印机x轴
发布时间:2017-09-22 13:40:08编辑:阅读()
-
之前的3D打印机组装教程已经教了大家如何组装铝框架,如果不知道的小伙伴可以参考这里《自己组装3D打印机_铝框架》,今天的3D打印机diy教程是教大家如何组装prusa i3的x轴
1、材料准备
prusa i3非标件一套(这个可以从某宝购买)
M4螺钉8个(10mm长)
M4 T型螺母8个
M3螺钉8个(16mm长)
M3螺钉1个(35mm长)
M3螺母9个
M5螺钉一个(25mm长)
M5螺母一个
两个垫圈
内径5mm的普通轴承一个
T型丝杆螺母2个(M8)
限位开关1个
直线轴承7个(LM8UU)
光轴2根(长340mm)
扎带若干
2、安装挤出机滑车
准备LM8UU直线轴承3个,扎带3根,打印件一个,不知道叫什么名字大家自己看图片吧
把LM8UU用扎带绑在滑车上,扎带一定要拉紧,不能有松动
注意:LM8UU一定要装在一个平面上,这样后边才好安装光轴
3、安装Z轴两侧的滑轨
准备4个LM8UU直线轴承,两个滑轨的打印件

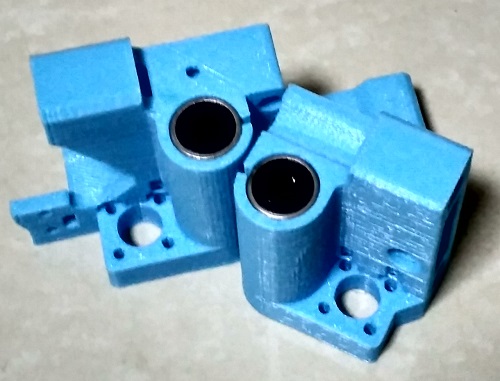

分别再每个滑轨里塞进去两个LM8UU的线性轴承,这个孔有点小,大家塞的时候要找点技巧,比如先在里面涂抹一点润滑油、肥皂之类的,也可以用电吹风吹吹塑料打印件,温度高了塑料就会变软,容易塞进去一些,也可以用螺丝刀边翘边上的细缝变往里塞,总之办法有很多,大家不要用蛮力就好了,直线轴承放进去以后应该是这样的
4、安装Z轴丝杆的T型螺母
接下来在准备M8黄铜的T型螺母,和8个M3的螺钉,8个M3的螺母
这两个黄铜螺丝主要是用来固定丝杆的,安装起来比刚才要容易很多,大家按照螺丝孔安装好把螺丝拧紧就可以了,安装后是这样的
5、安装被动轮轴承
然后是准备M5的螺钉(25MM长),M5的螺母,内径5mm的轴承,两个垫圈
把轴承和垫圈固定在滑轨上,不要拧的太紧,要让轴承能够很容易的转动。
注意:要看清楚图片里面的滑轨哦,不要搞错了
6、安装Z轴限位开关触发螺母
准备M3螺钉1个(35mm长),M3螺母一个
这个螺母安装在滑轨的下方,到时候用来触发Z轴的限位开关,所以只需要把螺丝固定在滑轨上就可以了,后边调试的时候会调整这个螺钉长度
7、安装x轴限位开关
准备限位开关,扎带,接着来安装x轴的限位开关
把限位开关用扎带规定在滑轨的两个孔那里。
注意:仔细看下图滑轨以及限位开关安装在哪一面,不要搞错了
8、组装X轴
准备光轴2根(长340mm),下边就是把x轴组装在一起了
首先把光轴插在喷组的滑车的直线轴承里面
注意:安装光轴一定要把光轴两端打磨光滑,打磨成梯形,外端细一些形成一些坡度,因为光轴安装过程中很容易把直线轴承里的滚珠弄掉,滚珠如果都掉了那么滑动就不顺畅了,总之小心为妙,安装的时候不要使用蛮力。
最后把两个滑轨安装在光轴的两端
注意:仔细看图,滑轨和滑车的方向不要安反了,如果安反了后边要返工
到这里今天自己组装prusa i3 3D打印机的教程就完了,今天的教程有点长,图片也比较多,大家可以在安装过程中根据自己的情况分步骤来,我在实际安装的过程中也是花了好几个晚上的业余时间才摸索出来安装好。
