【3D打印机diy教程】第五课:prusa i3 3D打印机_MK8挤出机
发布时间:2017-09-26 13:29:18编辑:阅读()
-
前边的3D打印机组装教程教大家安装了xyz各个轴,这篇教程就教大家如何来安装MK8挤出机。
1、材料
MK8挤出机1套
42步进电机1个
加热铝块1个
喉管1个
挤出头1个
风扇1个
散热铝片1个
风扇罩1个
电机固定座1个
M3螺钉2个(长14mm)
M3螺钉2个(长8mm)
M3螺母4个
2、安装电机固定座
准备电机固定座1个,M3螺钉2个(长14mm),M3螺钉2个(长8mm),M3螺母4个
把电机固定座安装在x轴的滑车上
注意安装的方向
3、安装电机
准备42步进电机1个,挤出齿轮1个(MK8中包含)
把挤出齿轮安装在电机上
不用安装的太紧,后续还要调整挤出齿轮的位置
准备MK8底盘一个,M3螺钉一个
把电机固定在电机座上
注意看点击安装的方向和底盘的方向
4、MK8安装
准备挤出臂1个,挤出滑轮1个,小螺钉一个,套管1个
把挤出滑轮固定在挤出臂上
套管插在直角处的孔里
准备弹簧1个,螺钉4个,具体尺寸看下图,由于是MK8配套的,这里不一一列出
把挤出臂安装在挤出机上
把弹簧安装在挤出臂下边,让基础齿轮和挤出滑轮紧紧的贴在一起
注意:这个时候可以调整基础齿轮的位置,让挤出齿轮正好和挤出滑轮都重合在一起
5、安装风扇
准备风扇1个,散热片1个,风扇保护罩1个,M3螺钉2个,垫圈2个
把风扇安装到MK8挤出机上,由于我担心散热铝块太热会烫坏风撒,所以把风扇保护罩安装在了散热铝块和风扇中间,其实风扇保护罩应该安装在风扇外边的
6、安装挤出头
准备加热铝块1个,喉管1个,挤出头1个
把挤出头、加热铝块、喉管组装起来
最后把组装好的挤出头安装在MK8下边,记得不要把喉管拧进去的太长了,以免会导致挤出齿轮无法转动
注意:如果喉管和MK8无法拧紧,可以加一个M6的螺母在喉管上

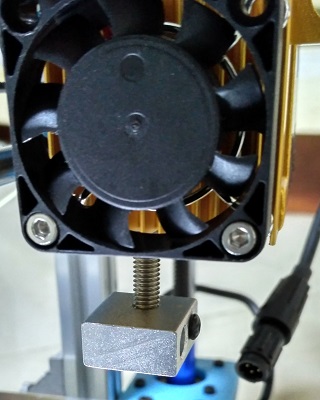

再从不同的角度照一张
今天断断续续的写了一下午终于完成了MK8挤出机安装的教程,本来以为今天的教程会很短,结果回头一看也是很长,为了让各位小伙伴看清楚过程,还是详细一点吧。希望各位小伙伴要认真看哦。
